Reaktif güç kontrol rölesi, önceden ayarlanmış güç katsayısına ulaşmak için kompanzasyon sistemindeki kapasitif ve endüktif yükleri devreye alan veya devre dışı bırakan elektronik kontrolördür. Sistem üzerindeki gerilim ve akım arasındaki faz farkını hesaplayarak, çıkış röle grubunda bulunan kondansatörleri ve reaktörleri kumanda eder. Sistem ihtiyacına göre devreye alır ve devreden çıkarır.

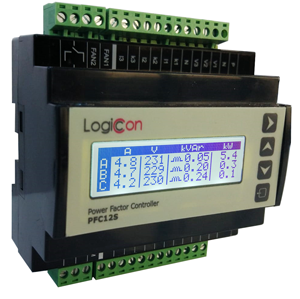

PFC12S
PFC12S Serisi Röleler, dengeli veya dengesiz yüklerin kullanıcı tarafından tanımlanan hedef güç faktörü değerini sağlamak üzere trifaze ve monofaze kondansatör bankalarının otomatik anahtarlanması için geliştirilmiş bir kompanzasyon rölesidir.

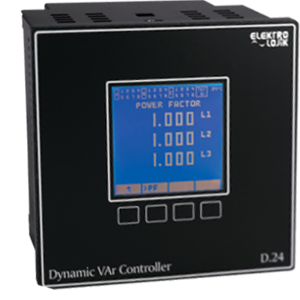

DVC24
DVC24, dengesiz ve hızlı değişen yüklerin kompanzasyonunda kullanılmak üzere tasarlanmış, DSP tabanlı reaktif güç kontrol rölesidir.

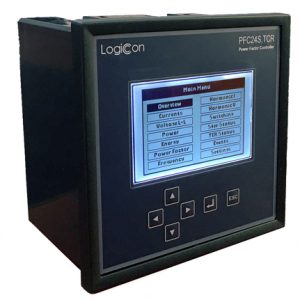

PFC24S.TCR
PFC24S.TCR, dengeli veya dengesiz, hızlı değişen yüklerin kompanzayonunda kullanılmak üzere tasarlanmıştır. Tristör Kontrollü Reaktör özelliği sayesinde daha hassas kampanzasyon yapabilme yeteneğine sahiptir.
Teknik Özellikler
| PFC12S | DVC24 | PFC24S.TCR | |
|---|---|---|---|
| Marka | Logicon | Elektrolojik | Logicon |
| Kademe Sayısı | 12 | 24 | 24 |
| Kompanzasyon Tipi | Kapasitif | Endüktif / Kapasitif | Endüktif / Kapasitif |
| Kademe Tipi | Monofaze / Difaze / Trifaze | Monofaze / Difaze / Trifaze | Monofaze /Difaze / Trifaze |
| Anahtarlama Tipi | Kontaktör / Tristör | Kontaktör / Trstör | Kontaktör / Tristör / Açısal Anahtarma |
| Karar Verme Süresi | 100ms | 20ms | 20ms |
| Ölçümler | U / I / S / P / Q / PF | U / I / f / S / P / Q / PF / Enerji / Harmonik | U / I / f / S / P / Q / PF / Enerji / Harmonik |
| Koruma | Aşırı Gerilim / Düşük Gerilim / Aşırı Akım / Sıcaklık | Aşırı Gerilim / Düşük Gerilim / Aşırı Akım / Sıcaklık / Harmonik | Aşırı Gerilim / Düşük Gerilim / Aşırı Akım / Sıcaklık / Harmonik |
| Otomatik Kademe Tanma | Var | Var | Var |
| Otomatik Bağlantı Tanıma | Var | Var | Var |
| Montaj Tipi | Raya Montaj | Panel Montajı | Panel Montajı |
| TCR | Yok | Yok | Var |
| Hedef Modu | Cos(ϕ) Hedef | Cos(ϕ) Hedef | Cos(ϕ) Hedef / Referans VAr Hedef |
| Boyutlar (mm) | 105 x 91 x 58,5 | 145 x 145 x 67 | 144 x 144 x 94,5 |
